Tugas Perbaikan Nilai

Nama : Hartono Nurhakim
NPM : 50407404
Kelas : 4IA15
No absen : 25

IP = 172.16.X.N
X = No absen
N = 0/16

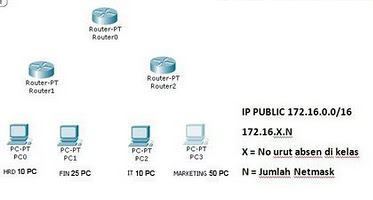

SKEMA JARINGAN




Penjelasan dari keterangan di atasUntuk IP yang digunakan ialah 172.16.X.N /16, dengan variabel X merupakan nomor absen penulis. Nomor absen = 25.
Bagian Keuangan
  •  Untuk bagian Keuangan diketahui membutuhkan host sebanyak 25 buah, maka ada 25 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.
  •  Keuangan = 25 + 1 + 1 + 1 = 28 (desimal) = 11100 (biner) = 5 digit,
maka IP Total yang digunakan merupakan 2^5 = 32.
  •  Untuk Subnetmasknya :
= 11111111.11111111.11111111.11100000 /27
= 255.255.255.224
  •  Kemudian untuk alamat Network = 172.16.25.0, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 0 + 32 - 1= 31, sehingga didapat 172.16.25.31.
  •  Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 0 + 1 = 1, sehingga didapat 172.16.25.1.
  • Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.25.2 sampai 172.16.25.30.

Bagian Marketing
  •  Untuk bagian Marketing diketahui membutuhkan host sebanyak 50 buah, maka ada 50 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.
  •  Marketing = 50 + 1 + 1 + 1 = 53 (desimal) = 110101 (biner) = 6 digit,
maka IP Total yang digunakan merupakan 2^6 = 64.
  •  Untuk Subnetmasknya :
= 11111111.11111111.11111111.11000000 /26
= 255.255.255.192
  •  Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 31 + 1 = 172.16.25.32, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 32 + 64 - 1= 31, sehingga didapat 172.16.25.95.
  •  Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 32 + 1 = 33, sehingga didapat 172.16.25.33.
  •  Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.25.34 sampai 172.16.25.94.

Bagian HRD
  •  Untuk bagian HRD diketahui membutuhkan host sebanyak 10 buah, maka ada 10 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.
  •  Marketing = 50 + 1 + 1 + 1 = 13 (desimal) = 110101 (biner) = 4 digitmaka IP Total yang digunakan merupakan 2^4 = 16.
  •  Untuk Subnetmasknya :
= 11111111.11111111.11111111.11110000 /28
= 255.255.255.240
  •  Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 95 + 1 = 172.16.25.96, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 96 + 16 - 1= 111, sehingga didapat 172.16.25.111.
  •  Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 96 + 1 = 97, sehingga didapat 172.16.25.97.
  •  Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.25.98 sampai 172.16.25.110.

Bagian TI
  •  Untuk bagian TI diketahui membutuhkan host sebanyak 10 buah, maka ada 10 IP Address ditambah dengan 1 Gateway, 1 alamat network dan 1 alamat broadcast.
  •  Marketing = 50 + 1 + 1 + 1 = 13 (desimal) = 110101 (biner) = 4 digit maka IP Total yang digunakan merupakan 2^4 = 16.
                   Untuk Subnetmasknya :
= 11111111.11111111.11111111.11110000 /28
= 255.255.255.240
  •  Kemudian untuk alamat Network merupakan N dari alamat broadcast sebelumnya ditambah 1, 111 + 1 = 172.16.25.112, untuk alamat broadcast merupakan N dari alamat Network ditambah IP total - 1. Jadi, 112 + 16 - 1= 127, sehingga didapat 172.16.25.127.
  •  Sedangkan untuk gatewaynya merupakan N dari alamat network ditambah 1. Jadi 112 + 1 = 113, sehingga didapat 172.16.25.113.
  •  Sisanya merupakan IP range yang bisa digunakan host yaitu dari 172.16.25.114 sampai 172.16.25.126.
Untuk lebih jelasnya akan saya coba tampilkan dalam bentuk tabel berikut ini :

Bagian Host Netmask Network Broadcast Ip range Gateway
Hrd 16 /28 172.16.25.0 172.16.25.15 172.16.25.1-14 172.16.25.1
Financial 32 /27 172.16.25.32 172.16.25.63 172.16.25.33-62 172.16.25.33
IT 16 /28 172.16.25.80 172.16.25.95 172.16.25.81-94 172.16.25.81
Marketing 64 /26 172.16.25.128 172.16.25.191 172.16.25.129-190 172.16.25.129
